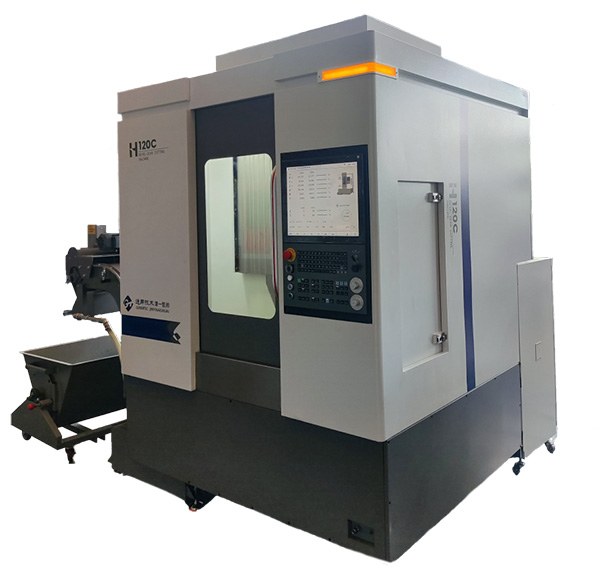

H120C小模数锥齿轮铣齿机
来源：长沙津一凯帅 发布时间：2026-05-06 16:50:57
产品特点
1、H120C小螺旋锥齿轮铣齿机是六轴五联动数控螺旋锥齿轮加工机床；
2、能用端面铣齿法加工格里森齿制圆弧齿锥齿轮；可加工高减比准双曲面齿轮；
3、既能用整体硬合金刀盘进行干切，也可以选用冷却供油装置实现用传统刀盘进行湿切；
4、能用定装滚刀高效率（传统刨齿效率5倍）加工直锥齿轮（选配）；
5、刀具主轴和工件主轴采用直驱技术；
6、机床控制采用中国通用技术自主研发的五轴联动数控系统。
技术参数
| 技术参数 |
| 最大工件直径（mm） |
120 |
| 加工模数范围 |
0.8~3.5 |
| 最大加工齿深（mm） |
8 |
| 最大加工齿面宽（mm） |
25 |
| 加工齿数 |
1~100 |
| 最大传动比 |
10：1 |
| 加工精度（DIN) |
6 |
| 刀盘尺寸 |
1"~3.75" |
| 刀盘轴转速（rpm） |
3000 |
| 工件轴大端直径（mm） |
￠44.399 |
| 工件轴内孔锥度（莫氏5号） |
1：19.002 |
| 工件轴通孔直径（mm） |
φ70 |
| 工作轴转速（rpm） |
0~200 |
| 工作台回转角度（°） |
±110° |
| 工作台回转速度（rpm） |
30 |
| 主机外形尺寸（L*W*H,mm) |
2000*2100*2500 |
| 主机重量（kg） |
3500 |
| 占地面积（L*W,mm) |
3200*2500 |
